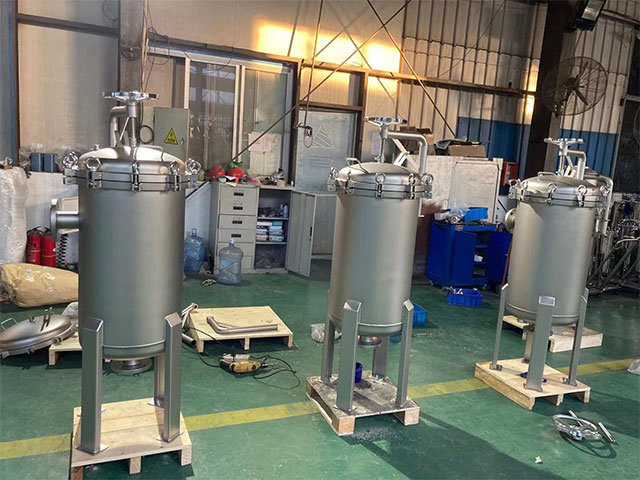

多袋式过滤器
  • 多袋式过滤器

多袋式过滤器

产品介绍

多袋式过滤器按开盖方式可分为摇臂多袋式过滤器，快开多袋式过滤器和蚌开多袋式过滤器，均采用侧进底出 ( 侧出 ) 方式，通过管道中的压力将过滤液体介质压入或抽入过滤器桶体，要过滤的液体介质经由电抛光冲孔支撑滤蓝承托的过滤袋过滤，产生理想的固液分离达到液体介质被过滤的效果。不同的过滤精度，取决于不同精度的过滤袋。由于液体介质进入滤器后是从滤袋顶端流入，使得液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布基本恒定一致，紊流的负面影响小，过滤效果好。


主要特点

■ 密封效果很好，可以有效杜绝侧漏。

■ 更换滤袋时方便快捷，操作成本更低。

■ 同时容纳多个滤袋保障处理量大，容污量大， 过滤效率更高。

■ 袋式过滤机可承载更大的工作压力，压损小， 运行费用低，节能效果明显。

■ 进出口方式和安装高度可根据要求进行加工定制，以便更好的适用厂内空间要求。


可供选项

■ 碳钢、304 不锈钢、316 不锈钢等内可衬胶衬氟。

■ 摇臂、蚌开、抱箍快开等开盖方式。

■ 内置空心浮球或支架便于滤袋过滤更换。

■ 内置强磁棒吸附金属颗粒。

■ 丁晴橡胶、硅胶、聚四氟乙烯等○型密封圈。


应用领域

油漆、啤酒、植物油、医药用、化妆品、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、蜡类等等。


技术参数

型号

滤袋编号

滤袋数量

过滤面积 (m2)

最大流量 (m3/h)

设计压力 Mpa)

进出口 (mm)

材质 (SS)

JS-M2

2

2

1

80

1.0

3-4"F

304/316

JS-M3

2

3

1.5

120

1.0

3-4"F

304/316

JS-M4

2

4

2

160

1.0

3-6"F

304/316

JS-M5

2

5

2.5

200

1.0

3-6"F

304/316

JS-M6

2

6

3

240

1.0

3-6"F

304/316

JS-M7

2

7

3.5

280

1.0

3-8"F

304/316

JS-M8

2

8

4

320

1.0

4-8"F

304/316

JS-M10

2

10

5

400

1.0

6-8"F

304/316

JS-M12

2

12

6

480

1.0

6-10"F

304/316

JS-M14

2

14

7

560

1.0

8-10"F

304/316

JS-M16

2

16

8

640

1.0

8-12"F

304/316

JS-M18

2

18

9

720

1.0

10-14"F

304/316

JS-M20

2

20

10

800

1.0

10-16"F

304/316

JS-M22

2

22

11

880

1.0

12-18"F

304/316

JS-M24

2

24

12

960

1.0

14-18"F

304/316

备注：最大流量是处理水时的参考值，实际值会因液体的粘度、杂质含量和压差的变化而不同。

净圣公司同时提供配套精度为：0.5μm ～ 1000μm 过滤袋

外形尺寸

型号

A(mm)

B(mm)

C(mm)

D(mm)

容积 L

JS-M2

1454

1300

335

400

93

JS-M3

1516

1300

335

500

175

JS-M4

1675

1300

335

550

210

JS-M5

1675

1300

335

600

270

JS-M6

1730

1300

335

650

330

JS-M7

1780

1300

335

700

400

JS-M8

1790

1400

335

750

440

JS-M10

1900

1500

450

900

730

JS-M12

2050

1500

450

950

810

JS-M14

2140

1500

545

1000

900

JS-M16

2210

1600

545

1050

990

JS-M18

2355

1690

650

1150

1400
